可曲撓偏心異徑橡膠接頭-CHHW華威股份

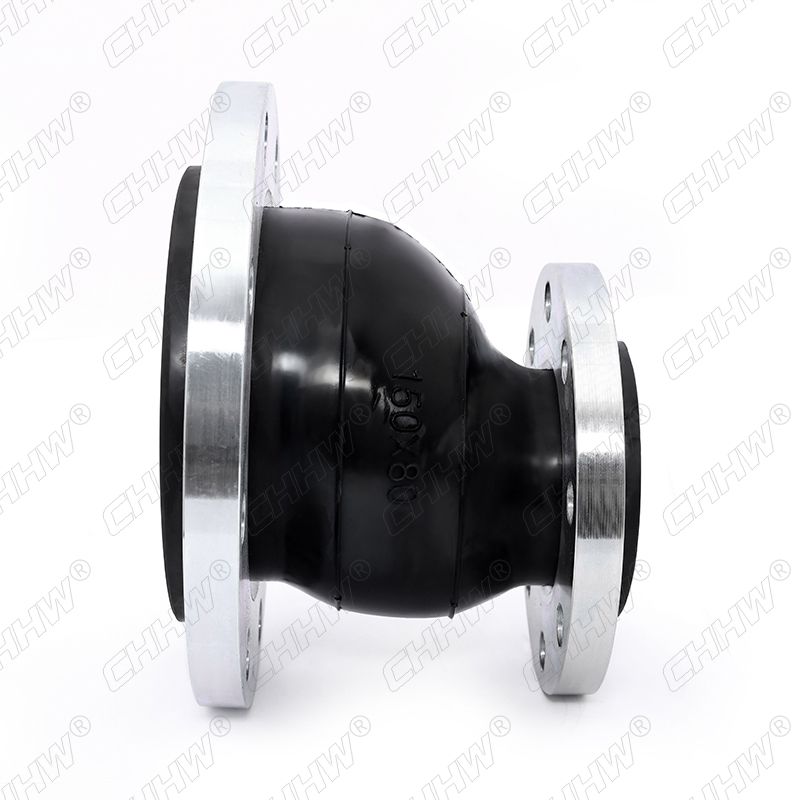

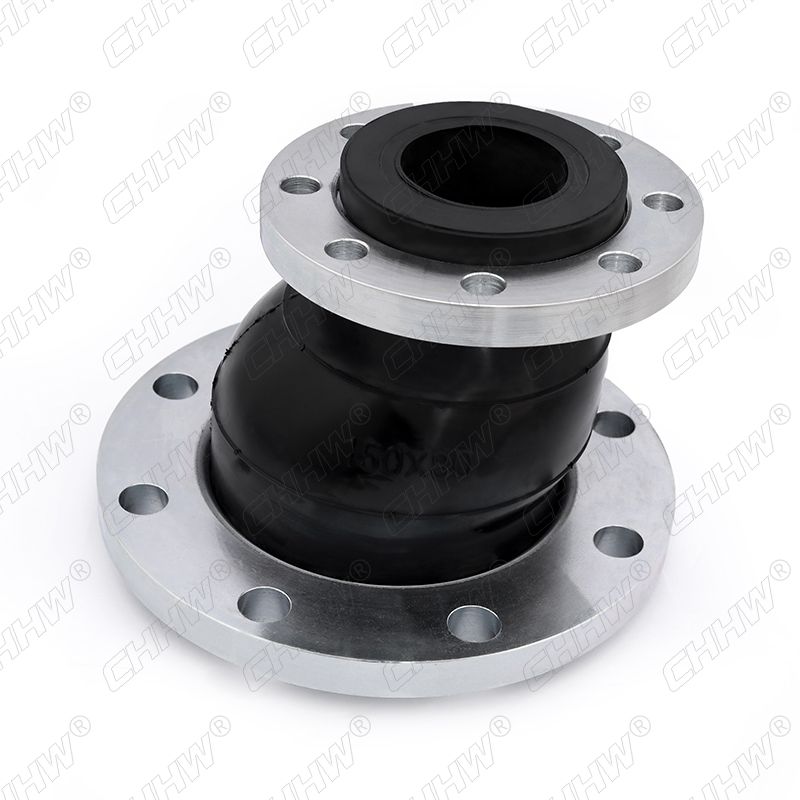

　　CHHW華威牌KXT-DN50~600可曲撓偏心異徑橡膠接頭，主要特點是可解決金屬管道連接時不同心、不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送-15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送-30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。

CHHW牌(工程系列)KXT-JGD可曲撓偏心異徑橡膠接頭-特征

用于同心異徑管頭，可直接連接兩根不同尺寸的管，并可實現異徑管接頭。

偏心異徑橡膠接頭軸向位移是：橡膠接頭在流體流動方向（即中軸線方向）的伸長或壓縮。

偏心異徑橡膠接頭橫向位移是：橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。

偏心異徑橡膠接頭角位移是：橡膠接頭兩個端面的垂直中心線與原中軸線的夾角之和。

吸收軸向運動（伸展和壓縮）。
軸向運動是波紋管的尺寸長度從其自由長度沿平行于其縱軸的方向的變化。

吸收橫向運動。
橫向運動是波紋管的一端在垂直于其縱軸的方向上相對于另一端的相對位移。

吸收角和扭轉運動。
角運動是波紋管的縱軸朝旋轉點的旋轉位移。扭轉是指圍繞波紋管中心線將波紋管的一端相對于另一端扭轉。

減少振動。
橡膠膨脹節可以隔離或減少設備引起的振動。減少了振動的傳遞，它們可以保護設備免受這些不利影響。

阻尼聲音傳輸。
橡膠伸縮縫往往會削弱聲音的傳遞，因為伸縮縫和配對法蘭的鋼-橡膠界面

CHHW牌(工程系列)KXT-JGD可曲撓偏心異徑橡膠接頭-優點

降低疲勞系數
鑒于天然和合成彈性體的固有特性，由于接頭和配套法蘭的鋼-橡膠界面，它們不會疲勞破裂或變脆，并且不會產生任何電解作用。

非凡的耐磨性和耐腐蝕性工業上可以
使用多種天然，合成和特殊用途的彈性體和織物。經過處理和組合的材料可以滿足廣泛的實際壓力/溫度操作條件，腐蝕侵蝕，磨損和侵蝕。參見材料表。

最小的面對面尺寸，同時吸收較大的運動
橡膠膨脹節具有最小的面對面長度，可在軸向壓縮，軸向延伸和橫向偏斜以及在角度和扭轉方向上提供出色的運動能力。

橡膠
固有的柔韌性降低了彈簧剛度橡膠膨脹節的固有柔韌性允許幾乎無限制的撓曲從強加的運動中恢復，從而需要相對較小的移動力，從而避免了對動力設備的損壞。

無需安裝墊片
硫化橡膠的法蘭和與軟管集成在一起的織物均不提供彈性伸縮接頭，因此在大多數應用中無需使用墊片。在安裝之前，請檢查組裝說明。

輕質
橡膠膨脹節重量較輕，有助于降低安裝人工成本。

減少熱損失
橡膠膨脹節減少熱損失，提供長期的免維護服務。

序號 No.	部位 Part	材料 Material
1	內部材質 Outer Rubber	天然橡膠(NR)、丁腈橡膠(NBR)、氯丁橡膠(CR)、丁基橡膠(IIR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	外襯材質Inner Rubber	天然橡膠（NR）、丁腈橡膠（NBR）、丁基橡膠（IIR）、氯丁橡膠（CR）、氟橡膠（FKM）、三元乙丙橡膠（EPDM）、聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
5	加強環 Reinforcing Ring	天然橡膠(NR)、丁腈橡膠(NBR)、氯丁橡膠(CR)、丁基橡膠(IIR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)多股鍍銅鋼絲 Multi-strand coppering steel wire

材質名稱	代號	性能特點	工作溫度（℃）	主要應用領域
天然橡膠	NR	具有很好的耐磨性、很高的彈性、扯斷強度及伸長率。但在空氣中易老化，遇熱變黏，在礦物油或汽油中易膨脹和溶解，耐堿但不耐強酸。	-50～70	常用于制作膠帶、膠管、膠條的原料，并適用于制作減震零件、在汽車剎車油、乙醇等帶氫氧根的液體中使用的制品。
丁腈橡膠	NBR	具良好的耐油、耐熱、耐磨、抗溶劑及抗高壓油的特性。但不適合用于極性溶劑之中，如酮類、臭氧、硝基烴、和氯仿等。	-40～120	常用于制作燃油箱、潤滑油箱以及在石油系液壓油、汽油、水、硅潤滑脂、硅油、二酯系潤滑油、甘醇系液壓油等流體介質中使用。
氫化丁腈橡膠	HNBR	較丁腈膠擁有較佳的抗磨、抗蝕、抗張、抗撕和壓縮歪的特性，在臭氧、陽光及其它的大氣狀況下具良好的抵抗性，但不建議使用于醇類，酯類或是芳香族的溶液之中。	-40～150	常用于空調制冷業，廣泛用于環保冷媒 R134a 系統中的密封件。汽車發動機系統密封件。
硅橡膠	SIL	具有良好的耐熱、耐寒、耐臭氧、耐大氣老化。有很好的電絕緣性能。抗拉力強度和耐磨性較一般橡膠差且不具耐油性。	-55～250	常用于家用電器行業所使用的密封件或橡膠零件，食品機械行業的密封件，或與人體有接觸的各式用品上的密封件等。
三元乙丙橡膠	EPDM	耐候性、耐老化性、耐臭氧性、化學穩定性均優，可耐氟利昂及多種制冷劑。	-50～150	常用于高溫水蒸汽環境之密封件；衛浴設備密封件或零件；以及冰箱及制冷設備密封件等。
氟橡膠	FKM	良好的耐高溫性優能，耐化學性、耐大部分油及溶劑 ( 酮、酯類除外 )。耐寒性則較不良。	-20～220	常用于耐高溫、耐化學腐蝕、耐油的工作環境中，在冶金、化工、汽車、電力等行業用途廣泛。
丁基橡膠	IIR	對大部份一般氣體具不滲透性，對陽光及臭氧具良好的抵抗性并可暴露于動物或植物油或是可氧化的化學物中。	-55～100	常用于制作耐化學藥品、真空設備的橡膠零件。
氯丁橡膠	CR	具有很好的彈性，耐磨性和耐大氣老化性，不怕激烈扭曲且具有防燃性。化學性質穩定。	-40～100	適合用來制作各種直接接觸大氣、陽光、臭氧的零件；適用于各種耐燃、耐化學腐蝕的橡膠制品。
聚四氟乙烯	PTFE	化學穩定性好，耐熱、耐寒性好、耐油、水、汽、化學藥品等各種介質；機械強度高，耐高壓、耐磨性好；摩擦系數低，自潤滑性好。	-55～260	用于制造耐磨環、導向環、擋圈，為機械上常用的密封材料，廣泛用于冶金、石化、工程機械、輕工機械等領域。
聚氨酯	PU	強度高、耐磨性能優越，耐油性和耐溶劑性能好，尤其是對于耐潤滑油和燃料油均有良好的抗溶脹性，耐臭氧性能好。但不耐高溫。	-45～110	用于制造往復運動密封件以及各種耐磨損和高強度工況中的密封件。
全氟橡膠	FFKM	具有優異的耐化學介質和耐高溫性能，耐熱特性、耐化學特性、優異的氣密性、抗等離子體特性，但耐低溫特性較差、原料價格較高、生產加工難度較大。	-25～320	用耐各種苛刻的化學介質與較高溫度、常用于半導體、醫療、軍工、航天等領域。

橡膠類對比項目	天然橡膠	丁腈橡膠	三元乙丙橡膠	硅橡膠	氟橡膠	丁基橡膠	聚氨酯橡膠
橡膠類對比項目	NR	NBR	EPDM	VMQ	FKM	IIR	PU
拉力	超	優	差	劣	優	差	超
伸長	超	優	優	超	劣	優	超
彈性	超	優	優	差	差	劣	超
撕斷力	超	優	差	劣	差	差	超
耐磨	超	超	優	劣	差	超	超
撞擊力	超	優	優	劣	差	優	超
氣密性	差	優	差	劣	優	超	優
耐氧化	差	差	優	超	超	超	優
耐臭氧	劣	劣	超	超	超	優	優
耐候	差	差	超	超	超	超	優
耐日光	劣	劣	超	超	超	超	優
耐熱	劣	差	超	超	超	優	差
低溫性	優	差	優	超	優	差	優
油與汽油	劣	優	劣	差	超	劣	優
動植物油	差	超	優	中	超	優	優
酒精	優	優	中	優	優	優	中
堿液	差	優	優	劣	中	超	劣
酸液	中	優	優	差	優	優	劣
脂肪油	劣	超	劣	劣	超	劣	優
芳香油	劣	中	劣	劣	超	劣	劣
氧化溶劑	優	劣	超	差	劣	超	劣
耐水性	超	優	超	優	優	超	差

項目Item \|規格型號Medol	KXT-Ⅰ	KXT-Ⅱ	KXT-Ⅲ	A、如介質油，酸堿，冷媒，不凍液物質 B、工作溫度有特殊要求 C、支持來樣來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
適用溫度℃Applicable Temperature	-20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
適用介質Applicable Medium
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type 請告知通過的材料介質Please let us know the material need to medium when the custom

公稱通徑DN Nominal Diameter		長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
DN x DN		長度 LengthLmm	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
50	32	180	20	30	45	35°
50	40	180	20	30	45	30°
65	40	180	20	30	45	35°
65	50	180	20	30	45	35°
80	40	180	20	30	45	35
80	50	180	20	30	45	35°
80	65	180	20	30	45	35°
100	40	180	20	30	45	35°
100	50	180	20	30	45	30°
100	65	180	22	30	45	30°
100	80	180	22	30	45	30°
125	50	200	22	30	45	30°
125	65	200	22	30	45	30°
125	80	200	22	30	45	30°
125	100	200	22	30	45	30°
150	50	200	22	30	45	30°
150	65	200	22	30	45	30°
150	80	200	22	30	45	30°
150	100	200	22	30	45	30°
150	125	200	22	30	45	30°
200	80	200	22	30	40	30°
200	100	200	22	30	40	30°
200	125	200	25	30	40	30°
200	150	200	25	35	40	30°
250	125	220	25	35	40	30°
250	150	220	25	35	40	30°
250	200	220	25	35	40	30°
300	125	220	25	35	40	30°
300	150	220	25	35	40	30°
300	200	220	25	35	40	30°
300	250	220	25	35	40	30°
350	150	240	25	35	40	30°
350	200	240	28	38	35	30°
350	250	240	28	38	35	30°
350	300	240	25	30	40	30°
400	200	240	25	35	40	30°
400	250	240	28	38	40	30°
400	300	240	28	38	40	30°
450	350	240	28	38	40	30°
450	300	240	28	38	40	30°
450	350	240	28	38	40	30°
450	400	240	28	38	40	30°
500	350	240	28	38	40	30°
500	400	240	28	38	40	30°
500	450	240	28	38	40	30°
600	400	240	28	38	40	30°
600	450	240	28	38	40	30°
600	500	240	28	38	40	30°
注： 1、特殊要求可按用戶圖紙制作，法蘭標準采用GB/T9115.1-2000，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法蘭標準生產。 2、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1-2000法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is GB/T9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, ISO flanges are also available upon request. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges or GB/T9115.1(RF) flanges.


給水行業	火電工程	水泥廠	造紙廠

化工行業	消防	水力發電	食品行業

污水處理	醫藥管路	天然氣管道	石油

施工細節

CHHW®經緯線系列橡膠軟接頭、橡膠膨脹節、伸縮節在設計上遵循GB執行標準:【HG/T 2289-2001】，GB/T528-2009】，【GB/T531.1】，【GB/T532】，【GB/T1682】，【GB/T1690】，磨具采用日本進口高精度加工模具，橡膠球體表面細膩，表面光滑。

CHHW橡膠軟接頭的制造考慮到：

內層的耐化學性。

耐溫度。

運動吸收能力。

耐壓性。

外層的耐候，耐臭氧和紫外線

橡膠軟接頭用彈性管制成，該彈性管用合成橡膠覆蓋的多層織物加固。內管由天然橡膠(NR)、丁腈橡膠(NBR)、氯丁復合橡膠(CR)、丁基橡膠(IIR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)。杜絕球體冒汗現象，使用壽命延長，為5--10年。內部織物采用品牌尼龍簾布，可以在橡膠接頭的主體中提供對織物的額外增強，并且使用用航空鋼絲銅焊成圈嵌入橡膠中固定硫化防脫盤能力。

用料

橡膠軟接頭

由獨立的橡膠層（甄選原料）和增強材料制成，在成型或成型后將其硫化在一起。

擁有35種以上的橡膠彈性體，并具有通過復合進一步改變性能的能力，對于非CHHW技術人員而言，選擇合適的橡膠聚合物來滿足其要求可能是一項挑戰。我們的專家可能會協助我們的客戶選擇合適的材料并降低故障風險。

織物增強材料
球體結構通常使用高質量品牌合成纖維，例如，聚酯，芳綸。織物簾布層用橡膠或合成化合物浸漬，以允許織物簾布層之間的柔韌性。

金屬補強
鋼絲或實心鋼絲繩嵌入胎體中，并用作接頭的補強構件。

法蘭
碳鋼為標準配置。也可提供鍍鋅或熱浸鍍鋅碳鋼，304，314，316不銹鋼，雙相不銹鋼等。常用為GB標準套件，也可可根據，EN，ANSI，JIS，AWWA標準或任何特定尺寸鉆孔的法蘭。

面料增強材料：
尼龍©，聚酯纖維，芳綸或芳綸©

金屬增強材料：
鋼絲或實心鋼絲繩嵌入胎體中，并用作膨脹縫的加強件。

分析設計實踐及檢測

我們的分析和設計實踐包括：

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的橡膠軟接，以便在需要時提供完整的管道應力分析。

檢測：

CHHW系列出廠抽檢率達≈30%，抽檢項目包括：壓力測試，位移性能，膠料物理性能，粘和強度，水質檢驗。

當膠料配方有變化時，隨時對膠樣進行檢驗。并根據GB/T5749和GB/T17219中規定的項目檢驗，不達標堅決不銷售。

1使用須知:

1)使用之前先確認產品是否有損傷，如發現密封圈或內側橡膠有損傷的話，請勿使用。
2)使用前先確認現場的最大工作壓力和溫度是否在產品的使用工作條件范圍內。
3)操作不當會致使產品損壞，比如完全切斷開關后的操作等。在操作時，請務必檢查閥門的開閉位置。

4)請勿使用類似讓流體急速注入閥門的操作方法。
5)本產品要求的水速為不大于3米/秒。
6)請注意不要接觸以下物質:油脂、有機溶劑(稀釋劑、甲苯等)、強酸、強堿等。萬一有接觸，應馬上沖洗干凈。

2安裝須知:

1)請參照下邊的安裝圖例，將橡膠接頭安裝到水泵系統時，如果止回閥位于橡膠接頭之下安裝，那么泵啟動和停止時形成的水壓和水錘效應都將對橡膠接頭產生不良影響。		4)連接橡膠接頭與管道時，請注意正確的尺寸及中心位置，勿施加任何不必要的外力，如壓力、張力、扭轉力等。 5)安裝完成后，如在產品附近，進行焊接或焊割的話，請用板材或布料蓋住產品以免濺到火花。如有焊接或焊割引起的傳熱危險，請采取把橡膠接頭從管道上坼下來等應對措施。（如下圖）

2)請在產品的伸縮、偏角、偏移的允許值范圍內進行安裝。（如下圖） 3)安裝時，請考慮到產品移位時所需的空間，勿讓產品觸碰到周圍的裝置和機器等(尤其是鋒利的尖角)		6)與戶外管道安裝時，為防止老化，可以給橡膠接頭套上保護套。（如下圖）

3連接須知:

螺紋絲扣橡膠接頭安裝： <1>螺紋絲扣橡膠接頭在安裝的時候需要注意，請先把需要連接的兩端的管件放在水平面上放平。 <2>安裝的時候需要先把絲扣結構擰在起重一段管件中，然后在擰另外一段的管件，始終保持在水平面上，防止在安裝的過程中受力不均勻而導致撕裂橡膠接頭。 <3>用手或者扳手將絲扣擰緊要把絲扣橡膠接頭盒兩端管件固定在不容易拉伸或者扭曲的物體上。
法蘭連接橡膠接頭的安裝： <1>法蘭與橡膠接頭連接首先檢查反向法蘭是否有凸起，毛刺等情況，問題不大的話可以適用銼刀或紗布磨平毛刺，必要時可追加并用密封墊。 <2>法蘭橡膠接頭在安裝前先把需要連接的兩端管件在水平面上放平，（CHHW-華威工程師提示：盡量使用橡膠接頭配套的法蘭件，如更換或搭配其他品牌法蘭片請參照右圖1.正確指示圖標準，以免造成不必要的損失）。 <3>把固定牢固的一端管件放平,接著讓橡膠接頭上的法蘭轉動使法蘭孔四周對齊,插進螺絲,擰上螺母。 <4>將另一端管件法蘭與橡膠接頭上的法蘭水平對齊,旋轉橡膠接頭上的法蘭,使法蘭口四周相對,插進螺絲(CHHW-華威售后專員溫馨提醒：右圖2.為錯誤視圖，請按照正確方向安裝螺栓，以免造成球體運行時偏向、離心、偏移、拉伸造成橡膠接頭與螺栓接觸造成橡膠接頭爆裂),擰上螺母,水平方向使三者緊密連接,防止密封不嚴。
卡箍連接橡膠接頭的安裝： <1>卡箍式橡膠接頭,采用卡箍來代替法蘭盤和螺栓,安裝時可將卡箍式橡膠接頭的兩管口分別套裝在要邊接的管道上,通過卡箍將橡膠接頭與管道固定連接。 <2>卡箍連接橡膠接頭拆卸時松開所述卡箍即可.從而達到補償管道因熱脹冷縮,輸水所產生的位移量之目的。
偏心異徑橡膠接頭的安裝： <1>該產品可大大降低管道系統的震動和噪聲，可從根本上解決各類管路的接口位移，軸向伸縮及不同心等問題。 <2>根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐高溫等各類品種，適應多種介質和環境。 <3>材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。 <4>如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。 <5>如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。 <6>法蘭連接標準采用GB/T9115.1-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa。 <7>橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特殊材料制成的橡膠接頭，不可盲目串用或通用。

4管道固定須知:

由于內部壓力的負荷作用，橡膠接頭會產生應力，所以在產品安裝過程中，請用金屬件固定牢管道以確保產品的正常運行。

5保存須知:

1)在運輸和存放過程中要注意保護好產品。如有損壞，請勿使用。
2)產品需長時間儲存時，應存放于陰涼處，避免陽光直射。
3)勿長期擱置產品于40度以上的高溫及過于潮濕的地方。

4)產品需遠離火源和高溫。
5)勿壓產品。

華威本著“高質量，優服務，尋發展”的精神理念和負責、公正的原則向客戶承諾:

一、產品配發檢驗合格證書及說明書，以確保用戶能正確安裝使用我公司產品。

二、本頁面產品均按有關國家標準生產和檢驗。嚴格履行、兌現產品三包，嚴格執行國家工業產品售后服務有關規定，對出廠產品自發貨日起，1年質保，若買方能夠證實產品是符合本公司建議的方法正確安裝與使用；能夠證實產品本身確有設計、材料或加工缺陷，并向本公司提出書面申請，本公司將負現缺陷產品免費召回維修，更換或按訂貨價全額退款。

三、如果用戶對我公司產品提出質量異議，公司保證在接到用戶提出異議后48小時內作出處理意見。若需現場解決的，即刻派出CHHW技術服務人員，并做到質量問題不解決服務人員不撤離。對每件用戶反饋的產品質量問題及處理結果我公司將予以存檔。

四、在任何情形下，我公司均不承擔因缺陷產品維修，更換而導致的勞務、材料、設備、工程或其他相關的連帶費用。我公司此項產品售后服務承諾可以代替其他明示或暗示形式產品質量擔保，并且可視為買方的賠償和賣方的責任。
