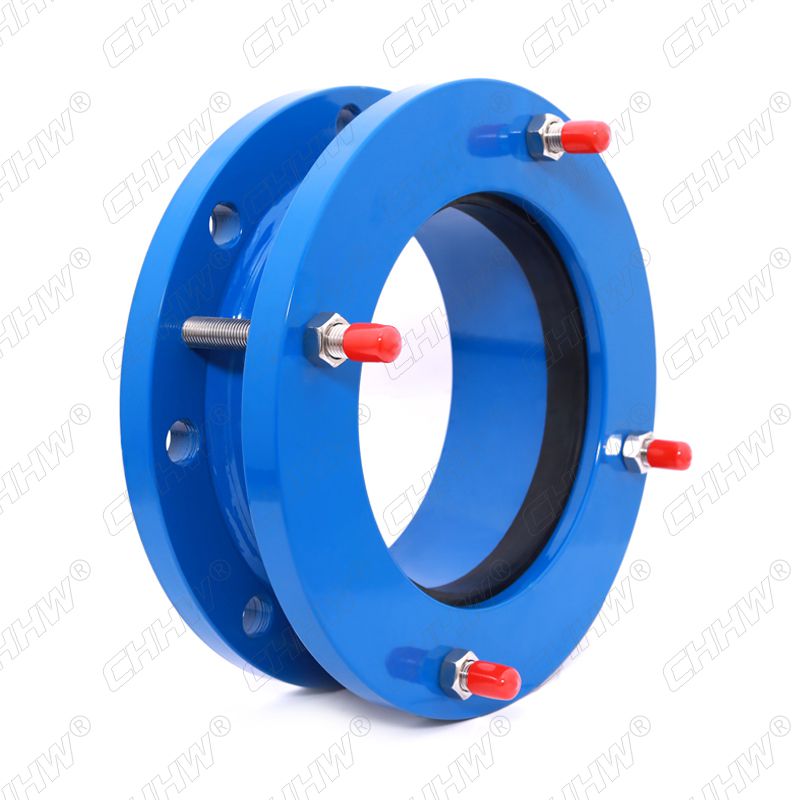

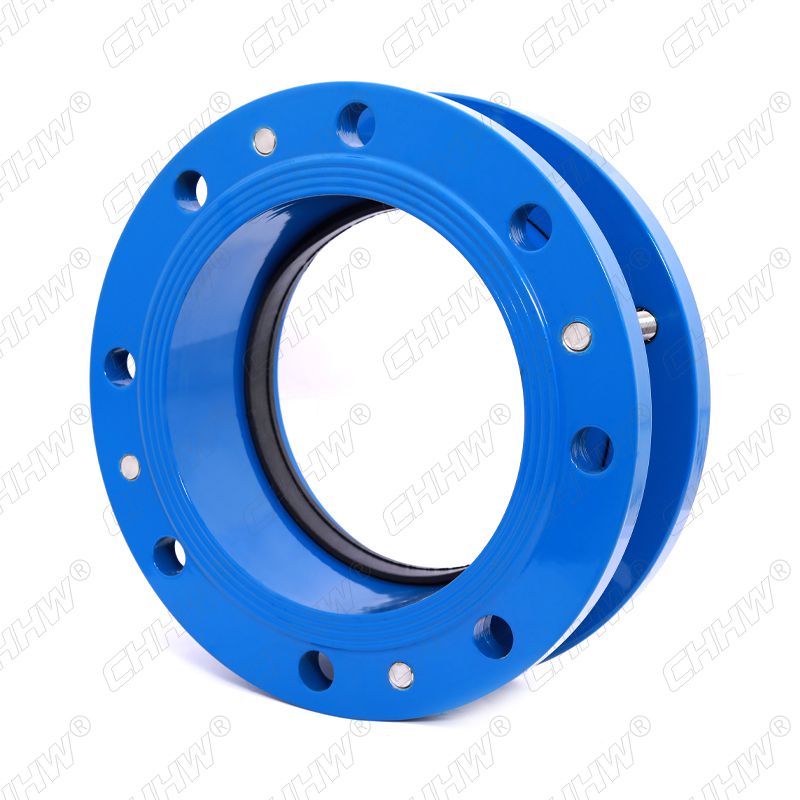

VSSJA(AF)型法蘭式松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。

　　它采用和壓蓋松套伸縮接頭相同的密封原理，連接方式一端為法蘭連接，另一端為承插連接，適合閥門等設備與管道的連接同時能補償管道的軸向位移，保護閥門等設備。保證管道的安穩運行。

　　CHHW®生產的VSSJA(AF)型法蘭松套伸縮接頭其材質的選擇一向是非常嚴格的，確保產品的質量。

施工細節

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.


主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。

產品檢驗

伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；


分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

1. 伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2. 對帶內套筒的伸縮接頭應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮接頭的鉸鏈轉動平面應與位移轉動平面一致。
3. 不能以伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管件系統、設備、支承構件的載荷。
4. 管件系統安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管件系統在環境條件下有充分的補償能力。
5. 焊接直徑大、壁厚，焊接操作難度大，質量要求高的伸縮器時，應提前對安裝人員進行一些列焊工培訓、測試等學習。
6. 安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。（必要的時候應使用防護罩保護）
7. 緊固限位螺栓時必須對角均勻的扭緊壓蓋螺母，動作不要過大，保持壓蓋于管壁勻，防止壓蓋歪斜。
8. 安裝伸縮接頭支架，滑動支架時要求支座底板平整、光滑，涂油脂和加聚四氟墊板以保證伸縮接頭防震降噪。
9. 所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
10. 水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。（DN65-150，以Pm=2.4mpa進行密封性實驗；DN200－400，以Pm=1.5Mpa進行密封性實驗；水壓試驗用水清洗液的96氯離子含量不超過25PPM）
11. 如遇特殊情況請聯系在線客服或撥打我司400服務熱線轉技術咨詢解決。
